نمودارهای داینامیک در اکسل

شاید بتوان گفت که یکی از مهمترین کاربردهای نرم افزار اکسل قابلیت ایجاد نمودارهای مختلف با شکل و شمایل متفاوت برای هر نمودار باشد .
اما چیزی که هست هیچ کدام از نمودارهای اکسل در حالت پایه قابلیت انیمیشن و پویایی ندارد . در این آموزش فرا خواهیم گرفت که چگونه می توان به سادگی و با استفاده از چند فرمول ساده به نمودارهای خود مانند تصویر بالا حالت دینامیک داده و آنها را از حالت خشک و نامنعطف اولیه خارج نماییم .

در ادامه مطلب همراه من باشید
1. ابتدا جدول حاوی اطلاعات زیر را در نظر بگیرید .

جدول


2. از این جدول یک نمودار از نوع ستونی مانند آنچه که در تصویر زیر مشاهده می کنید ایجاد نمایید .


نمودارهای پویا


3. اندازه و ابعاد نمودار خود را تنظیم نمایید . در مرحله بعد می خواهیم چند option button را به محیط اکسل اضافه نماییم برای این منظور از سربرگ  Developer واز داشبورد Control از طریق گزینه Insert  گزینه Option button را از زیر مجموعه Form control انتخاب و به محیط کاری خود منتقل نمایید .

option button

4. برای ویرایش متن  Option button بر روی آن کلیک راست نمایید تا به حالت انتخاب درآید حال می توانید با پاک کردن متن پیشفرض عبارت مورد نظر خود را که در اینجا نام فصول سال است را  درون آن درج نمایید .حال با کلیک راست مجدد بر روی این option button  گزینه Format control را انتخاب نمایید تا پنجره زیر برای شما باز شود در این پنجره سربرگ control را انتخاب نمایید در این سربرگ گزینه Cell Link  را برابر با عبارتC1 (که اشاره به سلول C1 دارد ) را وارد نمایید .


انتخاب محدوده


5. ما در این مثال به تعداد 4 عدد از این Option button ها نیاز داریم که می توانید آنها را با کپی گرفتن از option button  اول ایجاد نمایید فقط باید متن های هر کدام از این دکمه را با نام فصول مختلف سال تغییر دهید  .و آنها را در محل مناسبی در کنار هم قرار دهید

6. حال به سراغ جدول خود می رویم و در سلول های مربوط به فصل بهار  و دقیقا در سلول C2 عبارت زیر را تایپ مینماییم .


هایلایت نمودار
این فرمول را برای سلول های C3 و C4  نیز کپی نموده و در آنها وارد می کنیم .

 در سلول C5 که مربوط به اولین ماه تابستان است فرمول زیر اوارد میکنیم .
هایلایت نمودار

فرمول فوق را برای دو ماه بعدی فصل تابستان کپی می کنیم این عمل را می توان با درگ کردن سلول مورد نظر نیز برای دو سلول بعدی انجام داد.

فرمول مربوطه برای فصل پاییز در سلول C8   بصورت زیر
هایلایت نمودار3

و برای فصل زمستان در سلول C9 بصورت زیر
هاسلایت نمودارها

خواهد بود که برای این دو فرمول نیزباید مراحل کپی آنها را برای ماههای هرفصل انجام دهید .

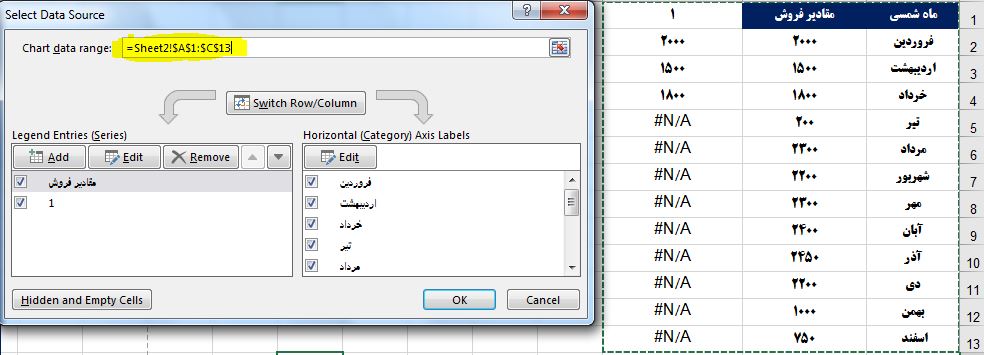

7. حال باید این ستون جدید را نیز به نمودار خود اضافه نمایید برای این کار به سراغ نمودار خود رفته با کلیک راست برروی آن گزینه Select Data را انتخاب نمایید . در باکس مربوط به chart data range  کل محدوده جدول خود را انتخاب نمایید .


انتخاب مخدوده

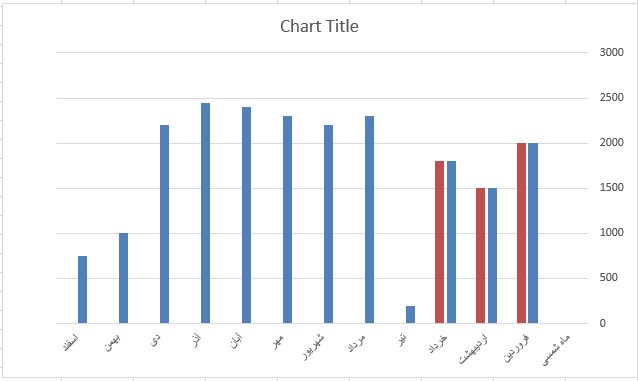

تا به اینجا باید نموداری شبیه نمودار زیر داشته باشید .

هایلایت

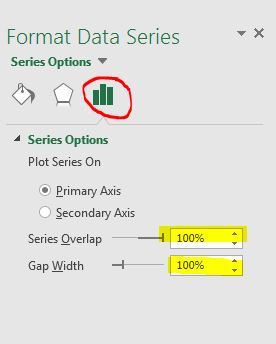

بر روی یکی از ستونهای قهوه ای رنگ کلیک راست نموده و گزینه Format Data Series  را انتخاب نموده و مطابق تصویر زیر تغییرات مشخص شده را اعمال نمایید .

نمدارهای دینامیک در اکسل

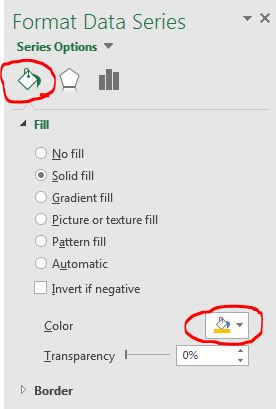

8. حال باید برای ستونهای نمودار خود رنگ های مناسب را در نظر بگیرید برای این کار نیز می توانید یکی از ستونهای نمودار را انتخاب نموده و مطابق تصویر زیر تغییرات را اعمال نمایید .

نهایی

حال با تغییر انتخاب بین Option button ها می توانید تغییرات را مشاهده نمایید

فایل نمونه را از اینجا دانلود کنید

دانلود

اگر سوالی بود در قسمت نظرات بپرسید تا پاسخ داده شود
